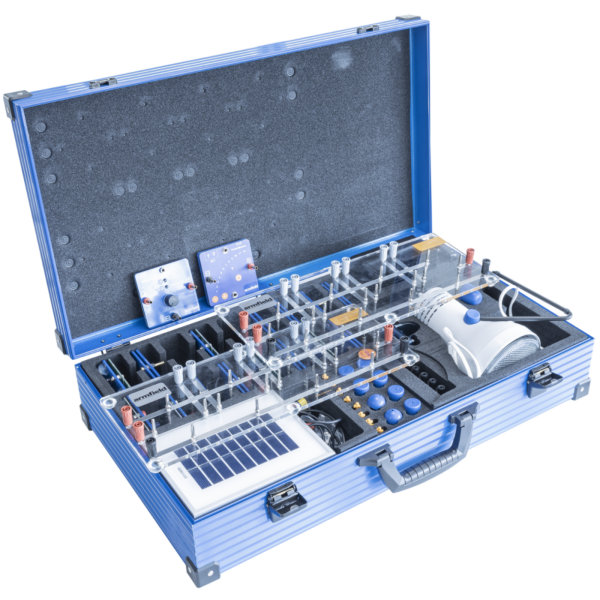

RE18 智能电网实验套装
- 产品特点
- 产品描述
- 技术参数
- 文档下载
RE18先进智能电网技术系统为学生提供了一个独立的模块化系统，允许在实验室规模上深入了解可再生能源，能源存储和消耗之间复杂的相互作用。
该系统允许在实验室规模上构建可控的智能电网。提供多个预先设定的场景，也允许定制或用户创建的设置。
该系统包含风能和光伏等可再生能源的多个组件，以及磷酸锂铁电池/燃料电池等能量存储，可以与智能电网实验一起进行各种基础实验。
►►► 特点与优势
1.在实验室规模上建立完整的智能电网
2. 研究可再生能源对电网稳定性的影响
3. 关于风能、光伏、燃料电池和能量储存的附加基础实验
4. 实验室规模
5. 模块化设计
6. 提供在一个独立的铝制便携箱，用于存储整个系统套装
7. 包括详细的使用手册和预定义的实验
智能电网实验
1. 光伏电站的日功率波动
2. 风电场的日功率波动
3. 由常规发电厂提供建筑物的能源
4. 通过常规和光伏发电厂为建筑物提供能源
5. 建筑物的能源供应由传统和光伏电站与存储
6. 径向配电系统中的电压行为和电网稳定性
7. 光伏电站的电网稳定性
8. 光伏电站的电网稳定性取决于用户负荷
9. 光伏发电厂的电网稳定性取决于电线长度
10. 光伏电站和智能变电站的电网稳定性
11. 光伏电站和储能的电网稳定性
12. 电动交通的网格集成
13. 导绳管理
基础实验
光伏太阳能
1. 太阳能电池板的I-V特性
2. 根据照明条件的I-V特性
3. 根据温度条件的I-V特性
4. MPP跟踪
风能
1. 涡轮功率取决于叶片形状和桨距角
2. 涡轮功率取决于叶片数量
3. 涡轮功率取决于风向
燃料电池和电解槽
1. 电解槽的功能性
2. 电解槽的I-V特性
3. 燃料电池的功能性
4. 燃料电池的I-V特性
存储技术
1. 电容充电和放电特性
2. 磷酸锂铁电池的功能和充电流程
3. 燃料电池和电解槽的操作
►►► 订购参数
2个专业版基础单元
2个智能电表
1个Pro版风力涡轮机模块
1个太阳能模块5.33V, 370mA
1个风机
1个Pro版电机模块
1个太阳能电池板底座
2个电源模块
1个风轮组
2个Pro版灯泡模块
1个Pro版电容模块
1个功率放大器模块
1个Pro版电池模组基座1xAAA
1个灯泡120W, 12°
1个灯罩
6个安全短路插头，带中间插座
1个铝制便携箱
5个安全测试导线，25cm，红色
4个安全测试导线，25cm，黑色
4个安全测试导线，50cm，红色
4个安全测试导线，50cm，黑色
1个螺旋桨
1个可逆燃料电池
1个方位角刻度
1个磷酸锂铁AAA电池
1个Pro版燃料电池支架
1个Pro版MPP跟踪器
2个Pro版栅格模块
1个Pro二极管模块
1个Pro版电位器模块110欧姆
1套使用手册
►►► 技术参数
1. 存储温度：-10°C to +70°C
2. 工作温度范围：+10°C to +50°C
3. 工作相对湿度范围：0 to 95%,非凝结
4.外观尺寸
长度: 0.640m
宽度: 0.165m
高度: 0.370m
5.装运参数
体积: 0.038m³
毛重: 10Kg
