F1-29流体静力学和测压设备
用于介绍在静水（水静止）条件下的流体状态和应用这些原理来用压力表来测量压力
- 产品特点
- 产品描述
- 技术参数
- 文档下载
Armfield F1-29 旨在展示牛顿流体的特性及其在静水压力条件下（静止流体）的行为。这使学生能够在学习运动中的流体之前，对广泛的基本原理和技术有所了解和了解。这些包括在压力计中使用流体来测量气体和液体中的压力和压差。
包括一些简单的练习，以展示在涉及流动时流体的行为如何变化以及摩擦损失等概念的相关性。

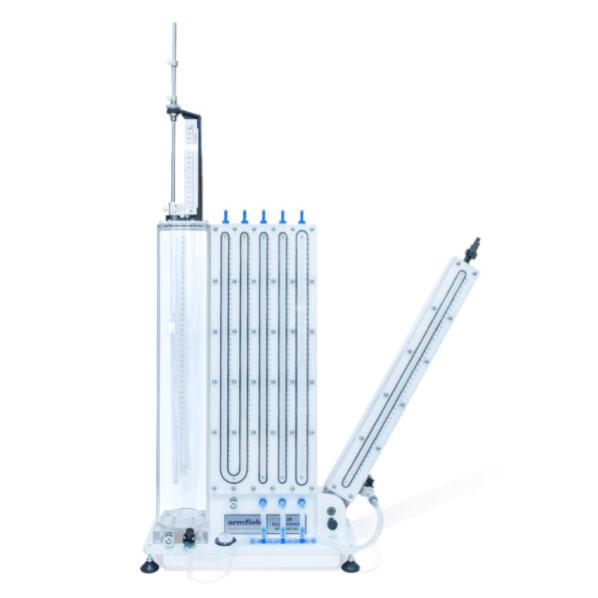

该装置由 PVC 和透明丙烯酸制成，由一个装有水的垂直水库组成，该水库连接到一系列垂直压力计管。这些管子可以单独使用或组合使用，用于流体静力学原理和测压的不同演示。一根管子包括横截面的变化，以证明自由表面的水平不受管子的尺寸或形状的影响。右侧压力计管与其他管分开，并在底座上集成了一个枢轴和分度机构，使该管能够以 5°、30°、60° 和 90°（垂直）的固定角度倾斜。
水库包含一个带有游标刻度的钩点规，通过盖子安装，与简单的刻度相比，可以以更好的精度测量液位的大变化。当水上方的空气空间不向大气开放时，穿过水箱盖的垂直透明测压管可以观察水箱中水上方的静压头。

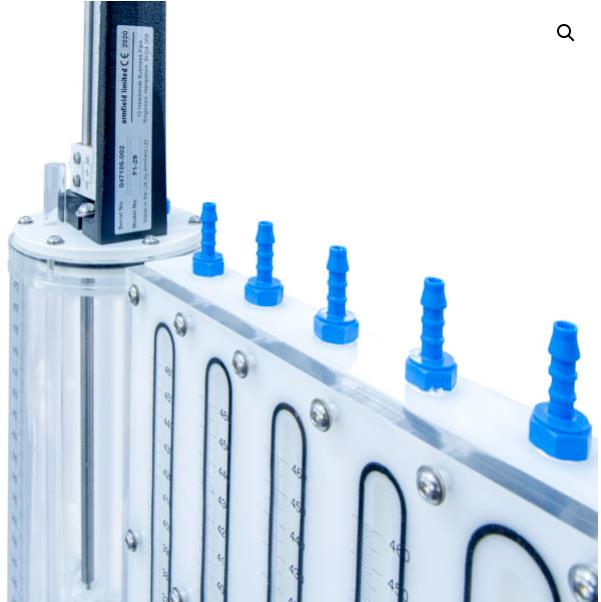

储液罐顶部和每个压力计管的连接使注射器能够使用软管连接，该软管允许空气的静压根据各种演示的需要正向或负向变化。为方便起见，用于填充设备等的注射器和软管在不使用时存放在设备的后部。
可以通过各种压力计管之间的互连管道系统引入少量流量，以简单而清晰地展示流体运动产生的摩擦效应。在使用更高级的流体动力学附件进行演示之前，这对学生很有用。
该设备旨在演示使用水的流体静力学和测压的基本原理，以确保安全和方便。在水中使用安全的可溶性食用染料可以更清楚地观察液位变化，而不会影响设备的运行。如果需要扩展演示范围，可在“U”管压力计中使用密度不同的替代液体。
