F1-22 弯管和接头中的能量损失装置
此配件可显示因不同的弯曲，突然收缩，扩张和典型的控制阀造成的能量损失。
- 产品特点
- 产品描述
- 技术参数
- 文档下载
该附件允许演示不同弯曲、突然收缩、突然扩大和典型控制阀的损失。
该设备安装在支撑测试管道和仪器的独立框架上。结合以下典型管件进行研究：斜接弯头、90°弯头、短弯和长弯突然收缩和突然扩大。

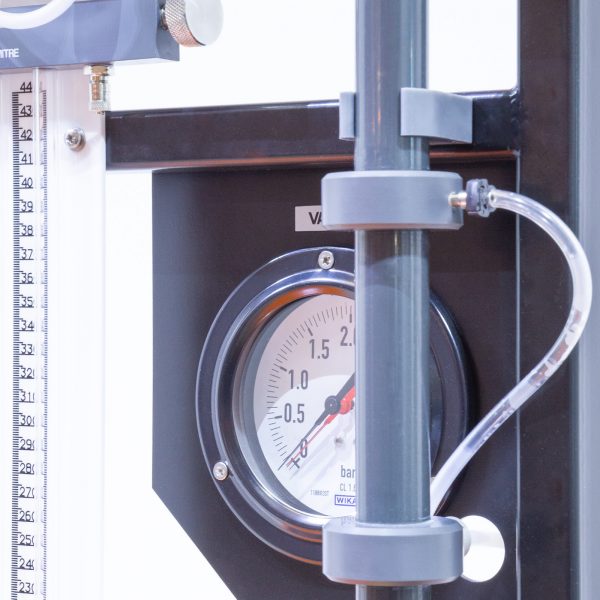

所有仪器均配备上游和下游压力接头。这些水龙头连接到安装在框架上的一组 12 个水压计管。压力计的加压是通过手动泵来实现的。
闸阀用于控制流量。一个单独的闸阀配备有上游和下游测压口，这些测压口连接到框架边缘的差压计。
该装置位于液压台的工作顶部，液压台也用作供水源。
• 四个不同半径弯管的线路
• 放大阀，收缩阀，门阀外加一个流量控制阀
• 12管压力计板外加微差压力计
• 手泵用于压力计增压
• 快速释放装置可方便地连接到水力学工作台
• 备选的教学软件
