F1-17a锐孔流量测量装置

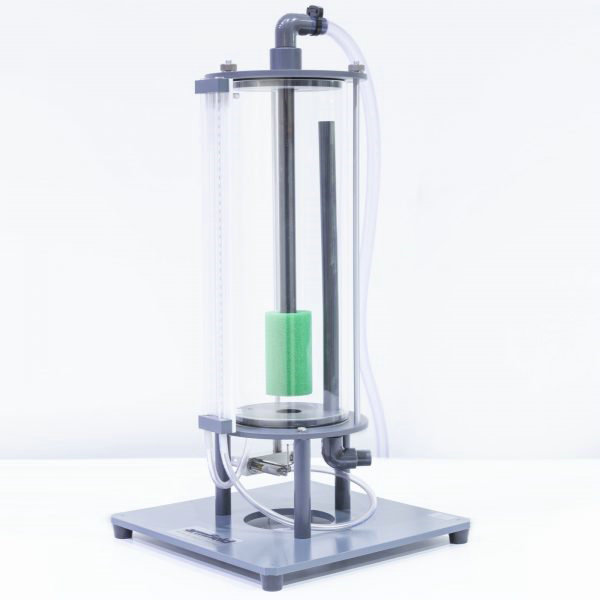

锐孔流量配件装置由一个圆柱形透明丙烯酸罐组成，该罐在底座上安装了一个孔。提供了一种横动组件，它使皮托管能够定位在喷射器中的任何位置。连接到这个皮托管的是一根细线，它可以穿过射流，以准确测量射流直径和缩静脉直径，从而确定收缩系数。穿过孔口的皮托管压头和总压头显示在靠近水箱的压力计管上。除了锋利的边缘孔口外，还提供了四个具有不同轮廓的附加孔口。所有孔口都有一个 13 毫米的共同孔径，用于直接比较性能。

产品特点
产品描述
技术参数
文档下载

锐孔流量配件装置由一个圆柱形透明丙烯酸罐组成，该罐在底座上安装了一个孔。

提供了一种横动组件，它使皮托管能够定位在喷射器中的任何位置。连接到这个皮托管的是一根细线，它可以穿过射流，以准确测量射流直径和缩静脉直径，从而确定收缩系数。

穿过孔口的皮托管压头和总压头显示在靠近水箱的压力计管上。

除了锋利的边缘孔口外，还提供了四个具有不同轮廓的附加孔口。所有孔口都有一个 13 毫米的共同孔径，用于直接比较性能。

• 底部有孔的圆柱形丙烯酸水箱

• 五个可交换口

• 皮托管和刀口可测量喷射速度和直径

• 快速释放装置可方便地连接到水力学工作台
