产品展示
SV404-双铰拱
双铰拱允许实验研究水平推力观察时，载荷施加到拱的两端铰链拱
- 产品特点
- 产品描述
- 技术参数
- 文档下载
双铰拱允许实验研究水平推力观察时，载荷施加到拱的两端铰链拱。
测量结果还可用于验证水平推力和利用卡斯蒂利亚诺定理计算出的挠度值。
本实验内容具有以下特点:
能够展示两个铰接拱的力学原理
点加载和均布荷载都可以模拟
可测量水平推力的旋转支架

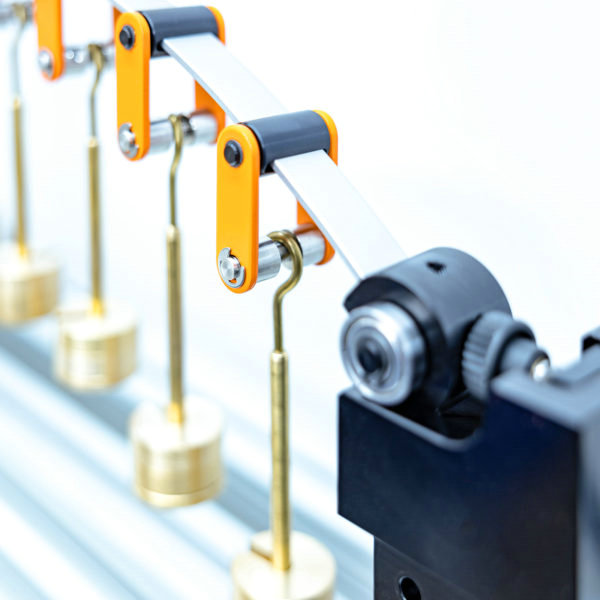

本实验中使用的恒定半径拱形具有沿其长度等距的负载吊架，用于放置配重吊架，允许进行一系列设置。
拱形使用两个滚轮组件以及拱形支撑，允许拱形末端在施加载荷时自由枢转，直到达到平衡。
拱被夹在支撑上，在拱的每一端模拟一个固定的支撑。支架不允许任何水平或垂直移动，但允许支架旋转。
其中一个支撑通过称重传感器水平约束框架。这允许测量该支撑处的水平推力。
