UOP6MKII基础水冷却塔
- 产品特点
- 产品描述
- 技术参数
- 文档下载

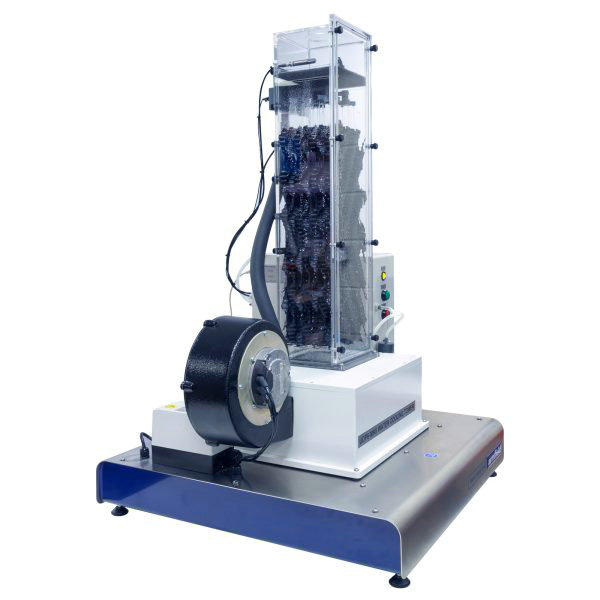

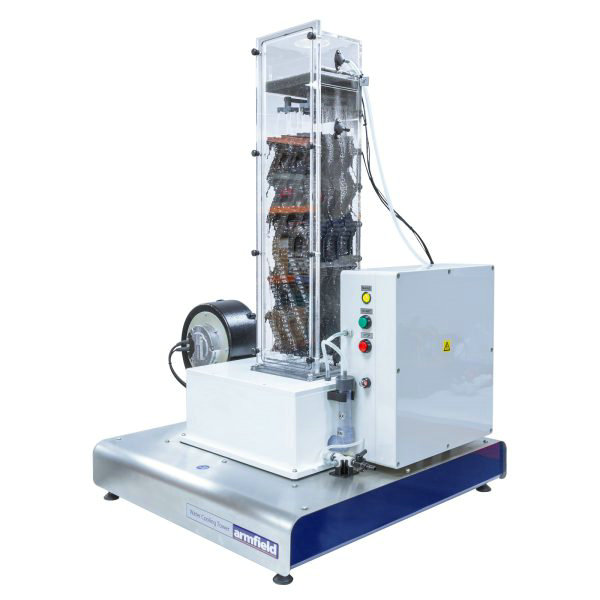

Armfield碱性水冷凝塔是一套完全独立的设备，包含模拟的热负荷和循环泵。其大小，特征与送风式冷凝塔一致。
在这个设备内部，塔器底部有一个鼓风机，驱使空气向上。鼓风机借助天然浮力，以便去除塔器顶部的潮湿空气。
Armfield碱性水冷凝塔是一套完全独立的设备，包含模拟的热负荷和循环泵。其大小，特征与送风式冷凝塔一致。
在这个设备内部，塔器底部有一个鼓风机，驱使空气向上。鼓风机借助天然浮力，以便去除塔器顶部的潮湿空气。
冷凝塔的填充使水穿透薄膜或者是气流中表面面积很大的液滴，因此有助于冷却过程。大部分的水通过蒸发来达到冷却效果，少量水进行直接冷却。由于蒸发，部分水分渗透到气流中，系统必须配有持续的淡水供应装置。补充的水流量通常少于冷却水流量的5%。提供而定浮阀可精确地测量补水量。当冷却水流入负载箱时，循环前要进行加热。

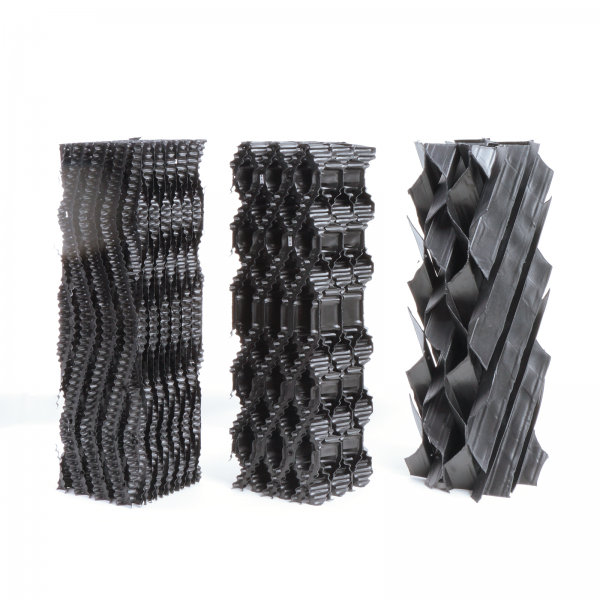

三个填充塔的表面面积和体积率都不一样，无需利用工具，就可以互换填充塔。
所有的结构零件都由透明的PVC或是蓝色的GRP构成，学生可观察系统某些部位的水流。提供测量仪器。
规范说明
台式设备，用于演示送风式冷凝塔的操作，包含带有空气循环的塔底座，带有加热器的蓄水池，补水箱和带有循环泵和测试设备的控制台
配有一个标准的填充塔，尺寸为150mmx150mmx600mm，包含10个110m²/m³的板
三个备用的塔器用于做对比（柱状，7板和18板）
塔器由透明的塑料制成，以便于观察系统水流
不需要使用工具，就可以轻易地更换塔器
测量仪器包括：
-带有水温，湿度和干球温度读数的热电偶
-带有控制阀的变面积流量计
-斜管压力计
实验性能
-利用不同的填充仪器观察水流模式和水流分布
-性能和流量测量
-湿度图的利用，稳定流动方程的应用，能量平衡
-研究影响填充表面面积/体积比的因素
-研究不同负载和不同温度的性能
测量和研究性能
根据不同的填充仪器观察水流模式和蒸馏
测量所有“最终状态”，以及水和空气的流量
将“最终状态”绘制在湿度图上，利用稳定的流动方程计算能量平衡
研究影响填充表面面积/体积比的因素：
-入口的湿球温度
-填充时的压力下降
研究性能
-一系列的冷却负荷
-一系列的入口温度
技术规格
最高工作温度：50°C
离心式鼓风机，最大气流量：0.06kg/s-1
填充塔：150mm x 150mm x 600mm
可变面积流量计：0 - 50g/s-1带有流量控制阀
利用T型热电偶测量水温，湿度和干球温度
斜管压力计：0-40mm水空口的压差或是填充阻力。
订购信息
UOP6-10：10板碱性水冷凝塔110m²/m³
备用塔
UOP6-20: 7 板77m²/m³
UOP6-21: 18 板200m²/m³
UOP6-22: 仅塔柱
UOP6-23: 填充塔
要求
电源
UOP6-10-A: 220-240V/1ph/50Hz
UOP6-10-B: 120V/1ph/60Hz
水
2 L/hr蒸馏水或是去矿质水（盛装在容器中）
装运规格
体积：0.7立方米
总重：130千克
总尺寸
长：1.20米
宽：0.95米
高：0.60米
