HT20X 液体和气体热传导装置
- 产品特点
- 产品描述
- 技术参数
- 文档下载
Armfield液体&气体热传导装置专门用于学生测量和比较不同种类液体和气体的热传导率，该设计使用方便，可快速清洗并大幅减少热损失。HT20/HT20C 可反向兼容HT10XC，如果你已经拥有HT10XC装置，通过使用该附件可扩展教学潜能。
设备特征
流体样品层厚度严格控制在0.5mm，以减少对流
采用螺旋绝缘体可保持冷热表面的同心性
当注入不同的液体或者气体时，先前样品中被捕获的气泡被受阻于螺旋流动路径

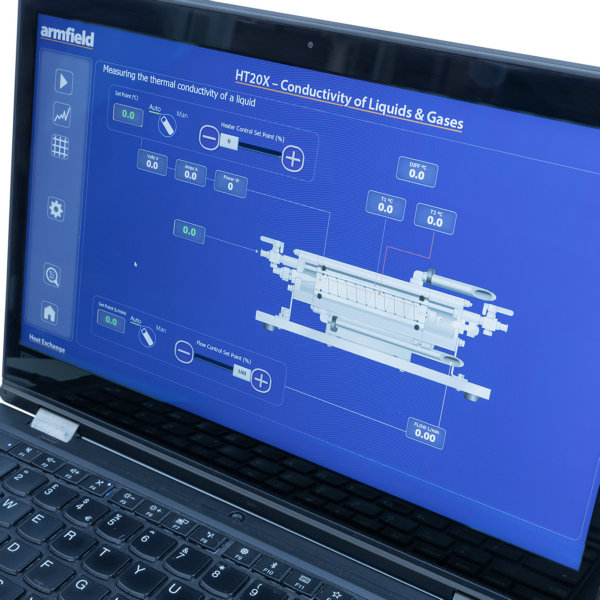

提供Armsoft教学软件，并附有单独的练习，可测定液体或者气体的热传导率
设备优点
和HT11，HT12C附件互为补充，可完整的观测液体，固体，气体的热传导率
液体或气体小样品需要评估热传导率
该装置包括一个圆柱形的，电加热镀镍铝套筒，及其环绕的镀镍铝核心。核心和套筒的设置使得两部分之间形成均匀的较窄的环形间隙，该间隙中填充满待测的液体和气体。核心和套筒上均设置有温度探针可测量间隙中流体每一侧的温度。HT20C增加了电子比例阀和流量计用于改变和测量流体。所有版本的装置均配置有隔热护套以减少与大气之间的热交换。待测的流体通过注射装置进入环形间隙。使用HT10XC测量被加热表面和冷却表面之间的温度差以及提供给加热器的电源(直流电压和电流的测量)可以计算出流体的电导率。在所有测试过程中流体表面积以及厚度保持不变。
实验功能
了解傅立叶速率方程在通过液体或气体传导确定热流速率时的用法
测量水和甘油等不同液体的比例常数（导热系数k）
使用气体（例如已知热导率的空气）对设备进行热损失校准，然后测量不同气体（例如二氧化碳和氦气）之间的温差以确定其热导率k
注意：禁止在设备中使用易燃，易爆，腐蚀性或有毒的液体和气体。
技术细节
流体样品厚度：0.5mm（有环形间隙确定）
标称传热表面积：1.225 x 10-2 m2
气体液体样品体积：6.126ml
最大加热功率：200W@24V
最高操作温度：90℃（由恒温器控制）
软件
随附HT10XC
软件功能：HT20 / HT20C的控制和数据记录
软件源代码：Product / HT / HT10XC
必要设备
HT10XC热传递基础服务单元
可选附件
PC记录数据或通过HT10XC进行控制
运行需求
冷却水供应：1.5L/min @ 1 bar
设备通过HT10XC基础单元进行供电
外形尺寸
高：0.16m
长：0.30m
宽：0.25m
装运规格
体积：0.04m3
毛重：8Kg
订购编号
HT20
HT20C
